Эскиз

На основе подробного эскиза готовится проект гаража. Фиксируются внешние размеры, положение окон, ворот и двери. Решается вопрос размещения стеллажей, крепежа для велосипедов. При необходимости отображается расположение забора, дома, бани, возможное расположение строительных материалов.

Расчет на прочность

Расчет на прочность включает снеговую и ветровую нагрузки. По нормам Московская область и области, прилегающие к ней, относятся к третьему региону снеговой нагрузки. Расчет производится исходя из 180 кг/м².

При расчете ветровой нагрузки на гараж учитывается регион, угол ската кровли, длина свеса и высота гаража.

3D-проект в конструкторе

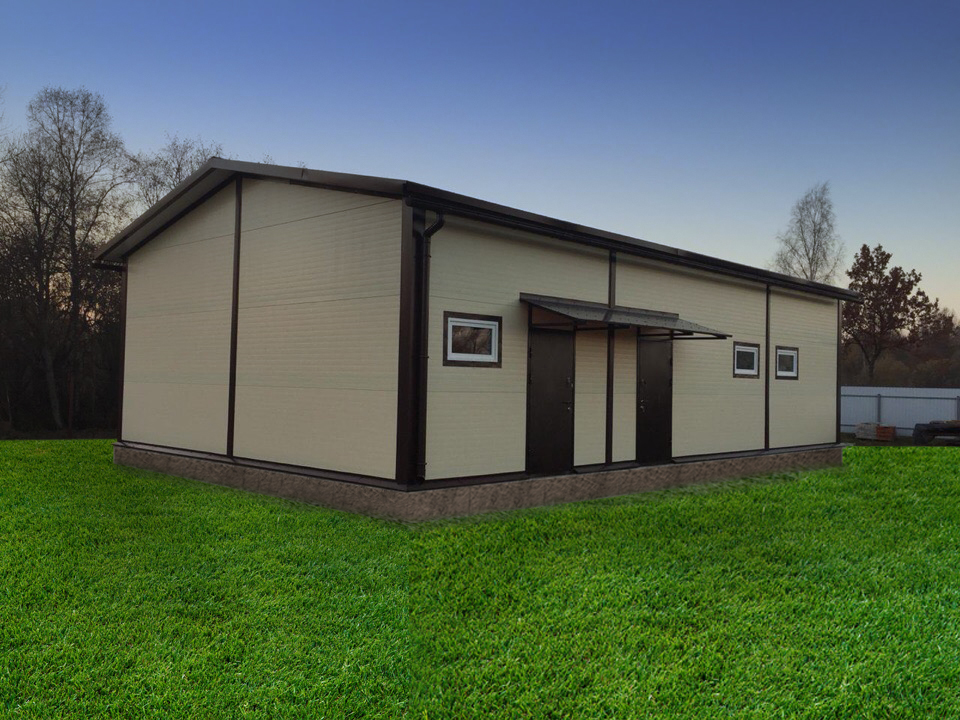

В некоторых случаях нужно сделать визуализацию гаража, чтобы убедиться в принятых решениях.

План на нулевой отметке

Первый документ проекта, где фиксируются основные параметры будущего гаража: длина, ширина, высота стен, высота в коньке. На плане указана толщина стен, которая складывается из толщин сэндвича и профильной трубы. А еще отображаются внутренние размеры гаража, ширина и высота ворот, дверей и окон.

Чертеж фермовых конструкций

На чертеже ферм отражена их конфигурация и все размеры. Также указаны расстояние между прогонами, толщина и сечение труб, их размеры и требуемое количество. После согласования чертеж передается в цех для заготовки и сварки фермовых конструкций.

Спецификация на металлокаркас

Документ, отображающий сечения стоек и балок, их толщину, размеры и количество. Кроме того, на спецификации указано расстояние между фермами и стойками металлокаркаса. Один экземпляр спецификации передается на производство для заготовки стоек и балок. Второй экземпляр отдают монтажникам для сборки гаража на месте.

Спецификация на сэндвич-панели

В спецификации на сэндвич-панели показана раскладка панелей, их размеры, толщины и количество. Спецификация — документ, по которому сэндвич-панели запускаются в производство. После запуска заказа спецификация передается монтажника и в последующем по ней на объекте производится монтаж сэндвич-панелей.

Спецификация фасонных элементов.

В спецификации фасонных элементов показаны конфигурация и развертка каждого элемента, а также их длина и количество. Вид фасонных элементов зависит от сложности и формы гаража и определяется для каждого индивидуально. Спецификация готовится в двух экземплярах. Один передается на производство для изготовления элементов, а второй — на объект монтажникам для сборки гаража.

Конструкторская карта на ворота.

Конструкторская карта — документ, который не согласуется с заказчиком, но при необходимости может быть передан ему. Карта необходима для запуска ворот в производство и готовится после основного комплекта документов. На карте отображаются параметры полотна ворот и самого проема, а также расстояние до боковых стен гаража и до края ферм.

Монтажная пена «Титан»

Качественная пена позволяет работать даже в морозную погоду. Не деформирует панели за счет низкого коэффициента расширения.

Ph-нейтральный герметик «Титан»

Защищает от влаги и ржавчины. Имеет прекрасную адгезию к металлическим поверхностям, при этом не вызывает коррозии.

Коньковый уплотнитель

Защищает от попадания снега под конек, и как следствие, затекания талой воды в гараж.
